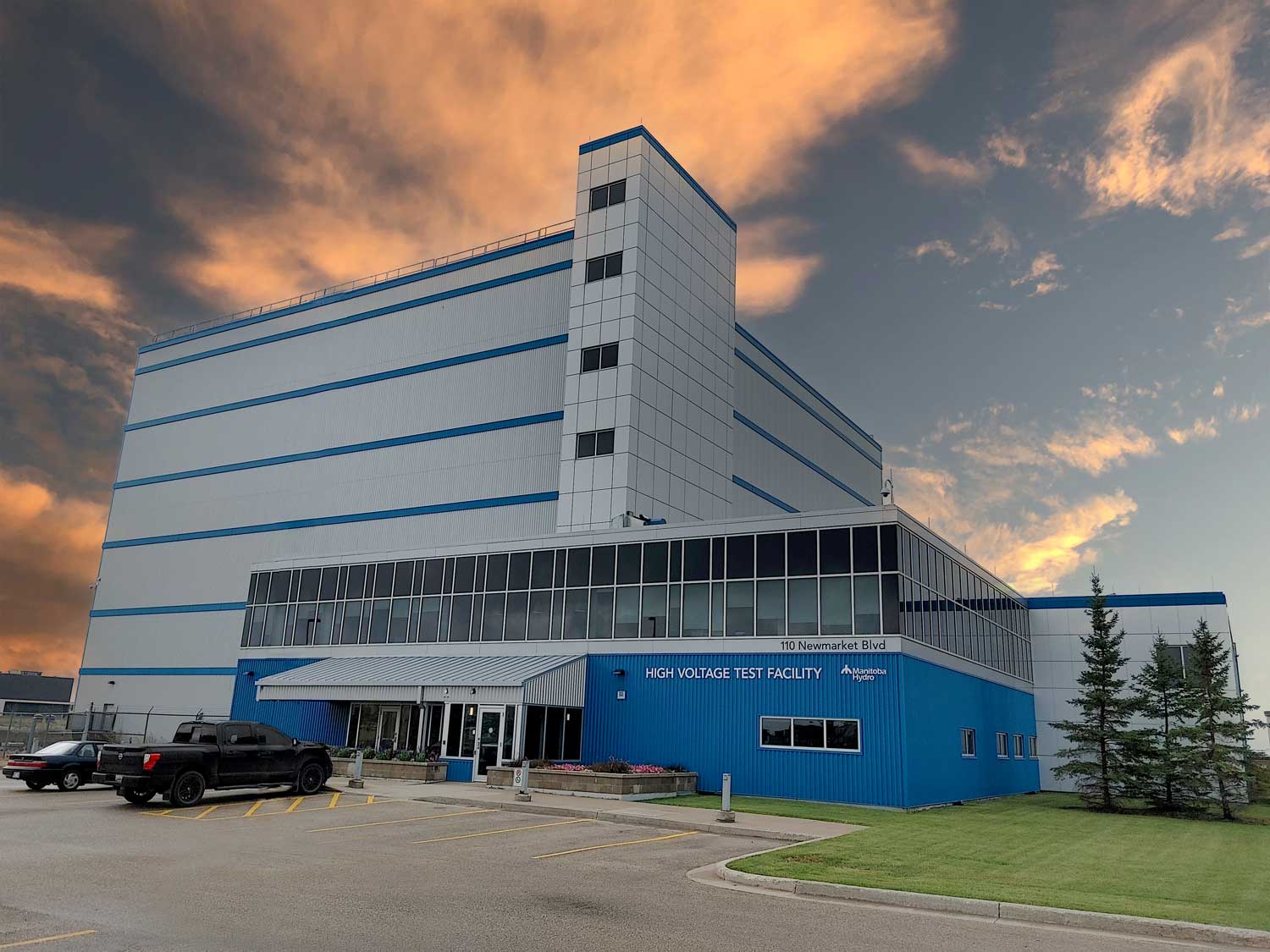

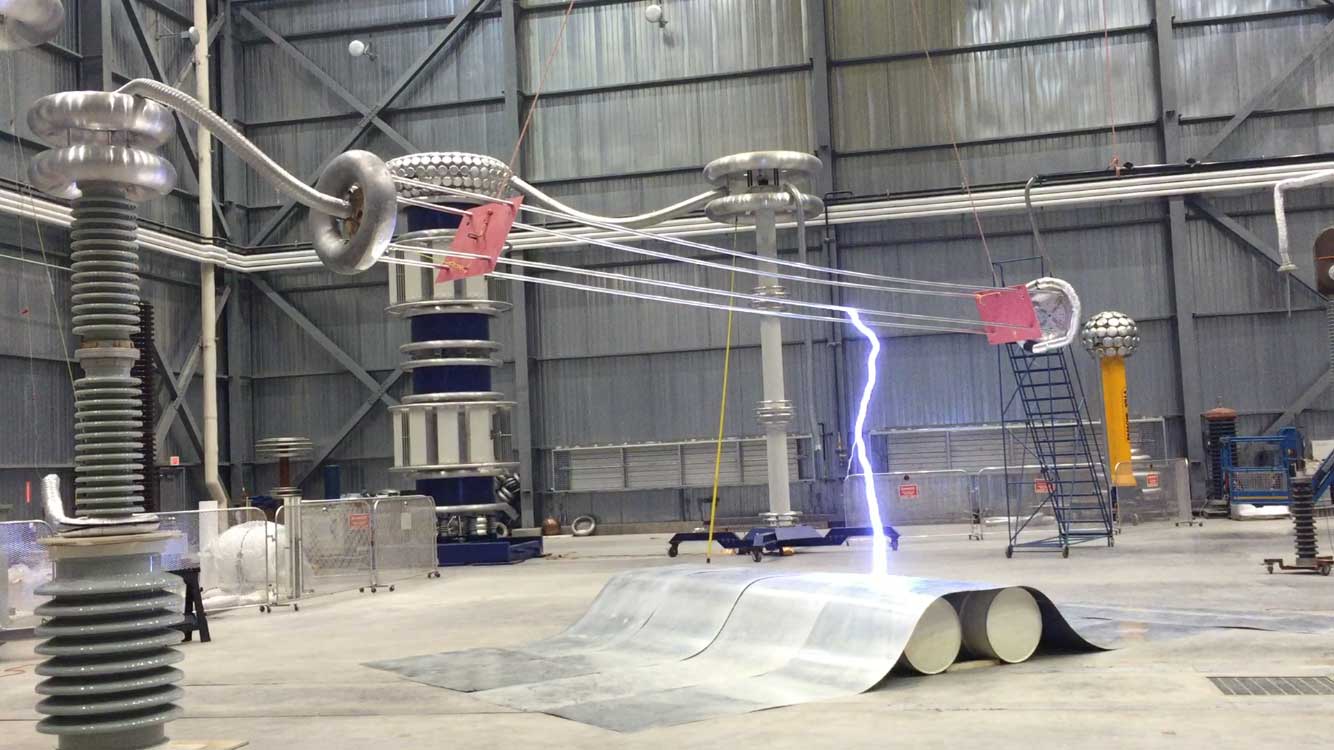

Installation d’essai haute tension de Manitoba Hydro, Winnipeg
Agrandir l’image : Installation d’essai haute tension de Manitoba Hydro, Winnipeg.
Dans notre installation d’essai à haute tension (IEHT), nous proposons des services d’ingénierie et d’essai à haute tension pour certifier les équipements conformément aux normes industrielles (IEEE, ANSI/NEMA, IEC, ASTM et CSA). Inauguré en 2012, notre IEHT est considéré comme l’une des installations d’essai les plus avancées d’Amérique du Nord.
Nos ingénieurs et techniciens professionnels sont des experts du secteur avec plus de 40 ans d’expérience dans les essais d’isolation et les diagnostics sur une variété de matériaux et d’appareils électriques. Nous fournissons des essais de haute qualité et rentables, ici même à Winnipeg.
Nous adaptons nos services d’essai aux besoins propres aux services publics d’électricité, aux fabricants d’équipements, à l’industrie lourde et aux instituts de recherche universitaires.
Capacités de service

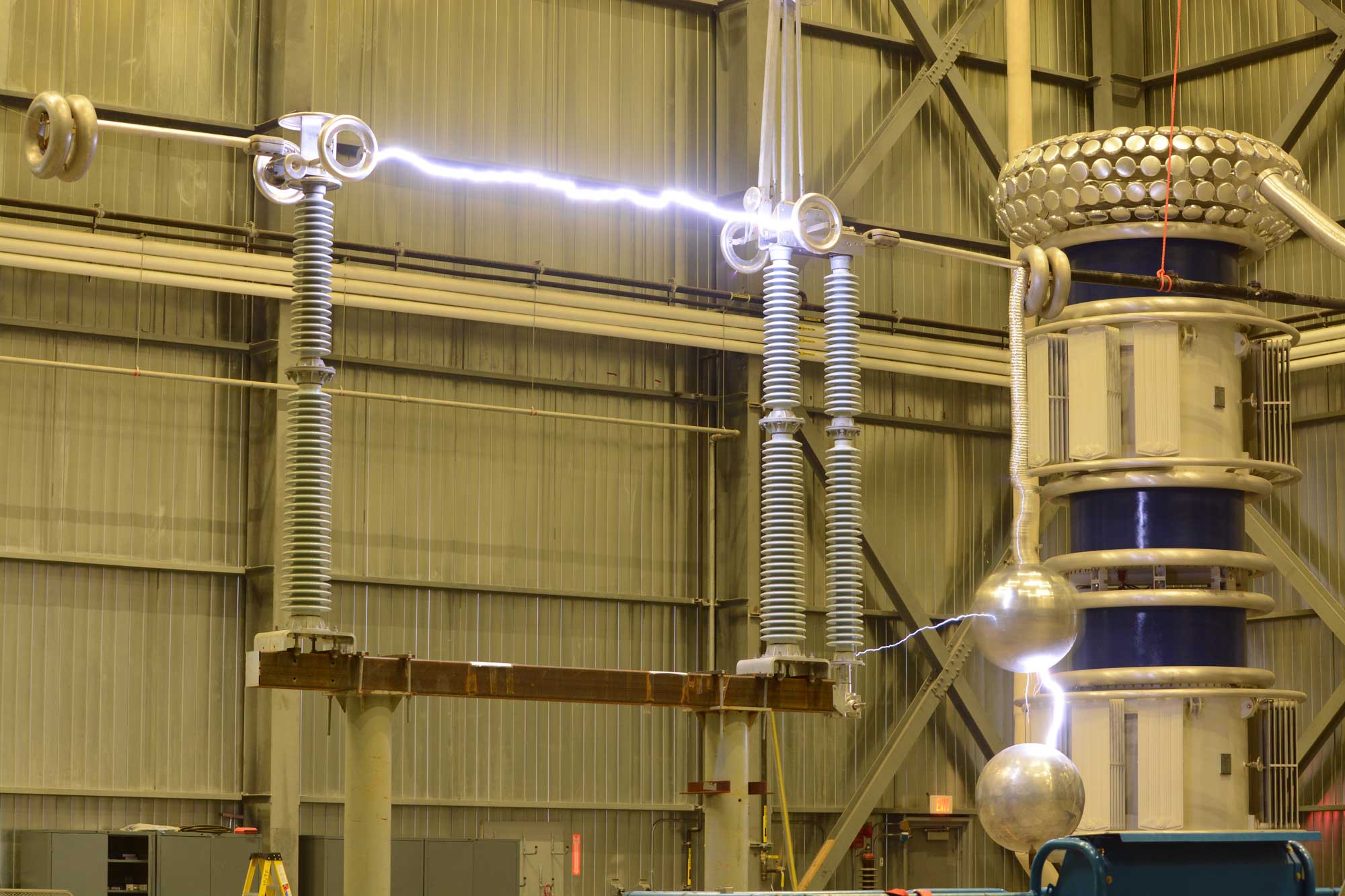

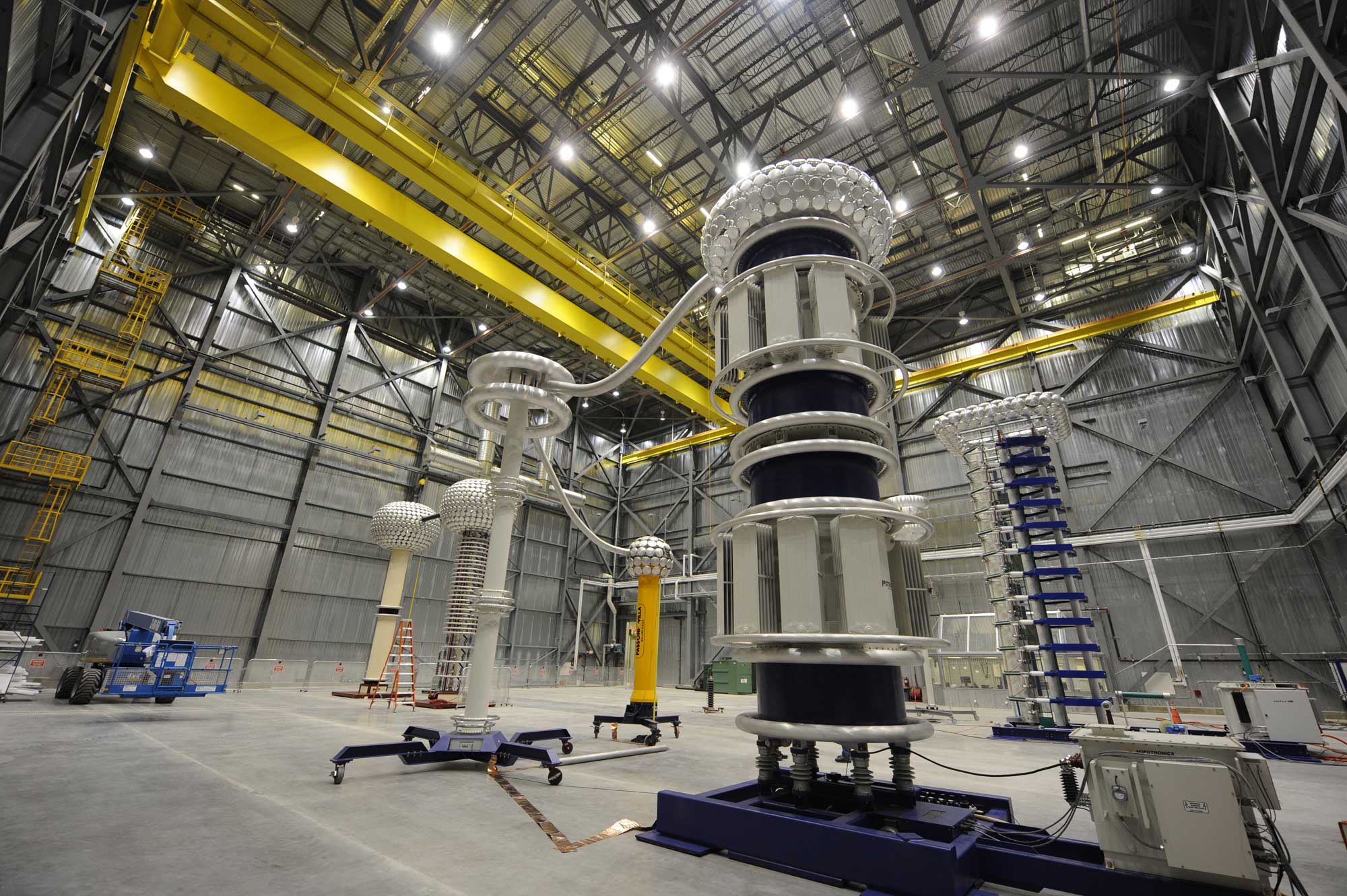

CA de 800 kV de Hipotronics. Banc d’essai résonnant en série configuré pour les mesures de décharges partielles.
Essais de vieillissement accéléré et analyse des modes de défaillance sur les barres et bobines de stator de machines tournantes
- IEEE 1310, IEEE 522, IEEE 286, IEEE 1434, IEEE 1043, IEEE 1553
- cycle thermique, endurance de la tension, diagnostic, essai de surtension, dissection et analyse des modes de défaillance

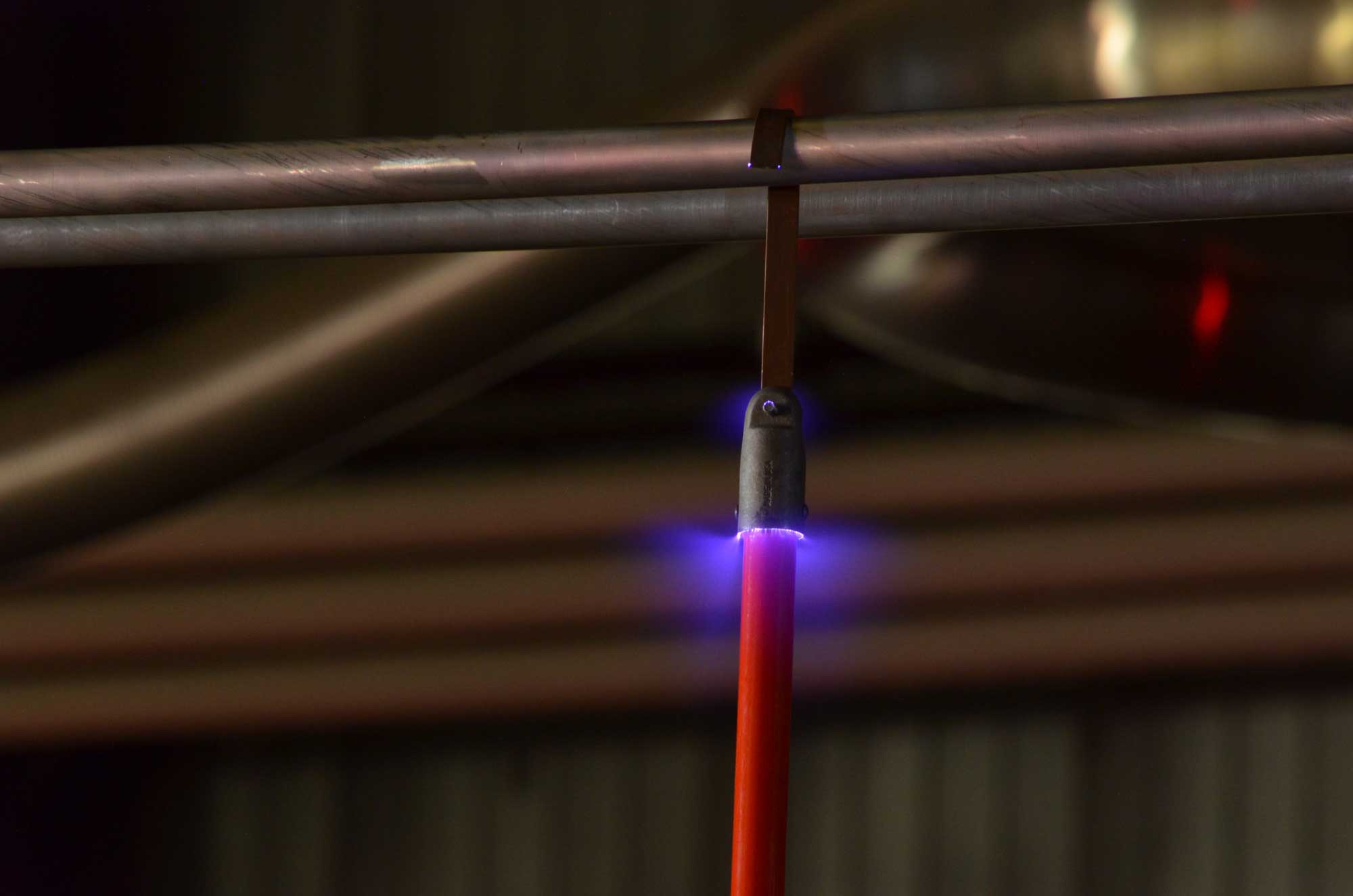

Essais d’effet corona et de tension d’influence radio sur le matériel des lignes de transmission en CA et en CC
- CSA C83, CSA C108, IEC 61284, IEEE 1829

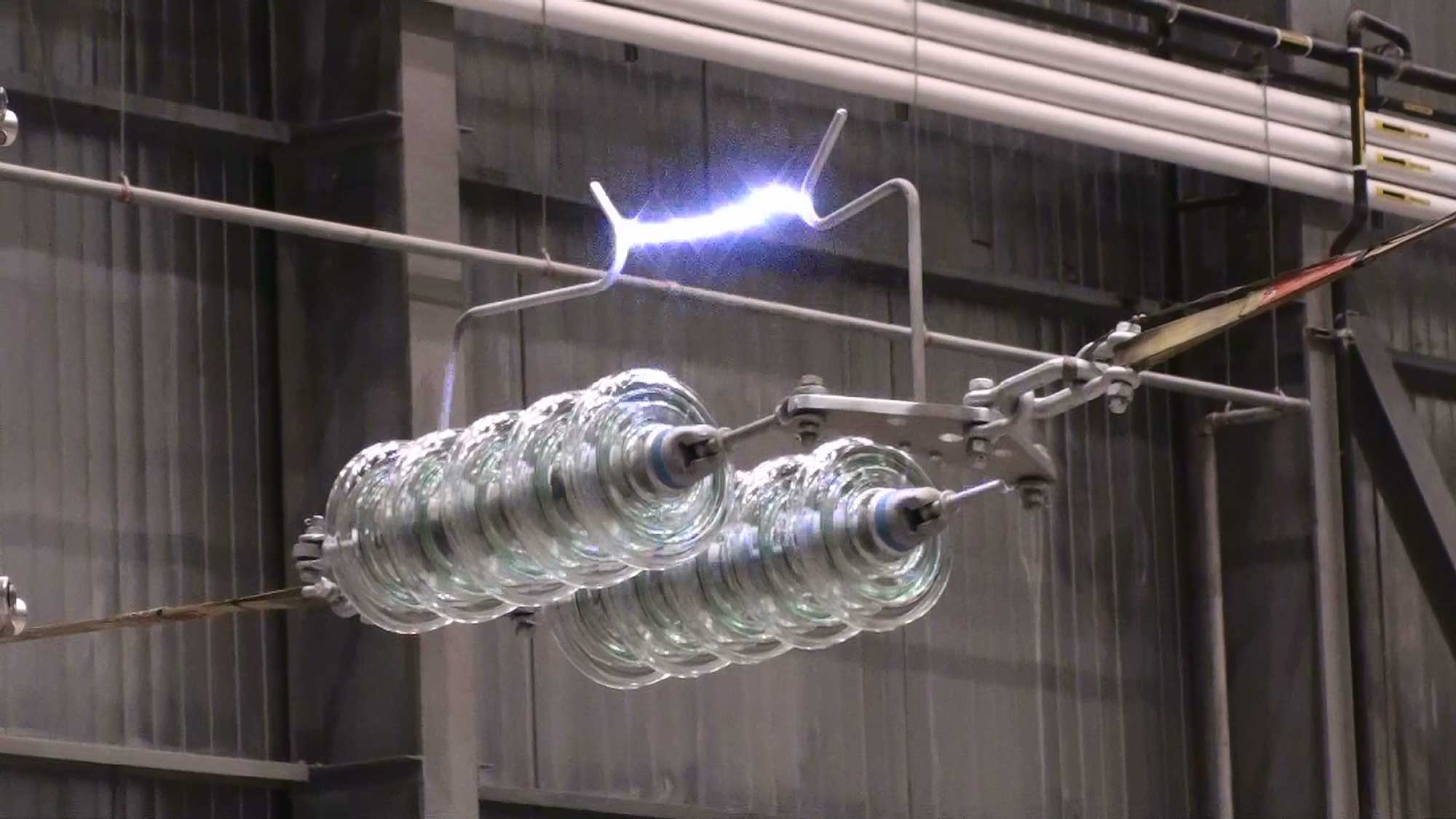

Essais de routine et de type sur les isolateurs
- CSA C411, ANSI/NEMA C29, IEC 60383-1, IEC 61109, IEC 62073, IEC 60815-1
- tension critique de contournement, contournement et résistance en CA humide et sec, impulsion à front raide, densité du dépôt de sel équivalent (DDSE), décharge disruptive non soutenue (DDNS), essai de la roue de suivi et du plan incliné
Essais de qualification et de recertification en CA et en CC des dispositifs aériens montés sur véhicule (camions nacelle)
- CSA C225, ANSI 92.2, TSO100A
Essais de routine et de type sur les transformateurs de mesure
- IEEE C57.13, CSA C61869, IEC 61869, CSA C60044
- essai diélectrique induit et appliqué, rapport, précision, essais d’impulsion, élévation de température, capacité et facteur de dissipation
Essais de routine et de type sur les appareils et les traversées murales
- IEEE C57.19, IEC 60137, IEC/IEEE 65700, CSA C88.1
Essais de routine et de type sur les transformateurs de puissance
- CSA C88, IEEE C57.12.90, IEEE C57.12.91, IEEE C57.113, IEC 60076
- résistance à l’enroulement, pertes à vide et à charge, analyse des gaz dissous (AGD), analyse de la réponse en fréquence de balayage (SFRA), échauffement, essais induits et appliqués, décharges partielles, essais à ondes pleines et à impulsions hachées
Essais de routine et de type sur les appareillages de connexion et les disjoncteurs
- IEEE C37.30.1, IEC 62271
- essai de polarisation (combiné), effet corona et tension d’influence radio, impulsion de commutation et de foudre, résistance en CA et en CC
Capacités de l’équipement d’essai

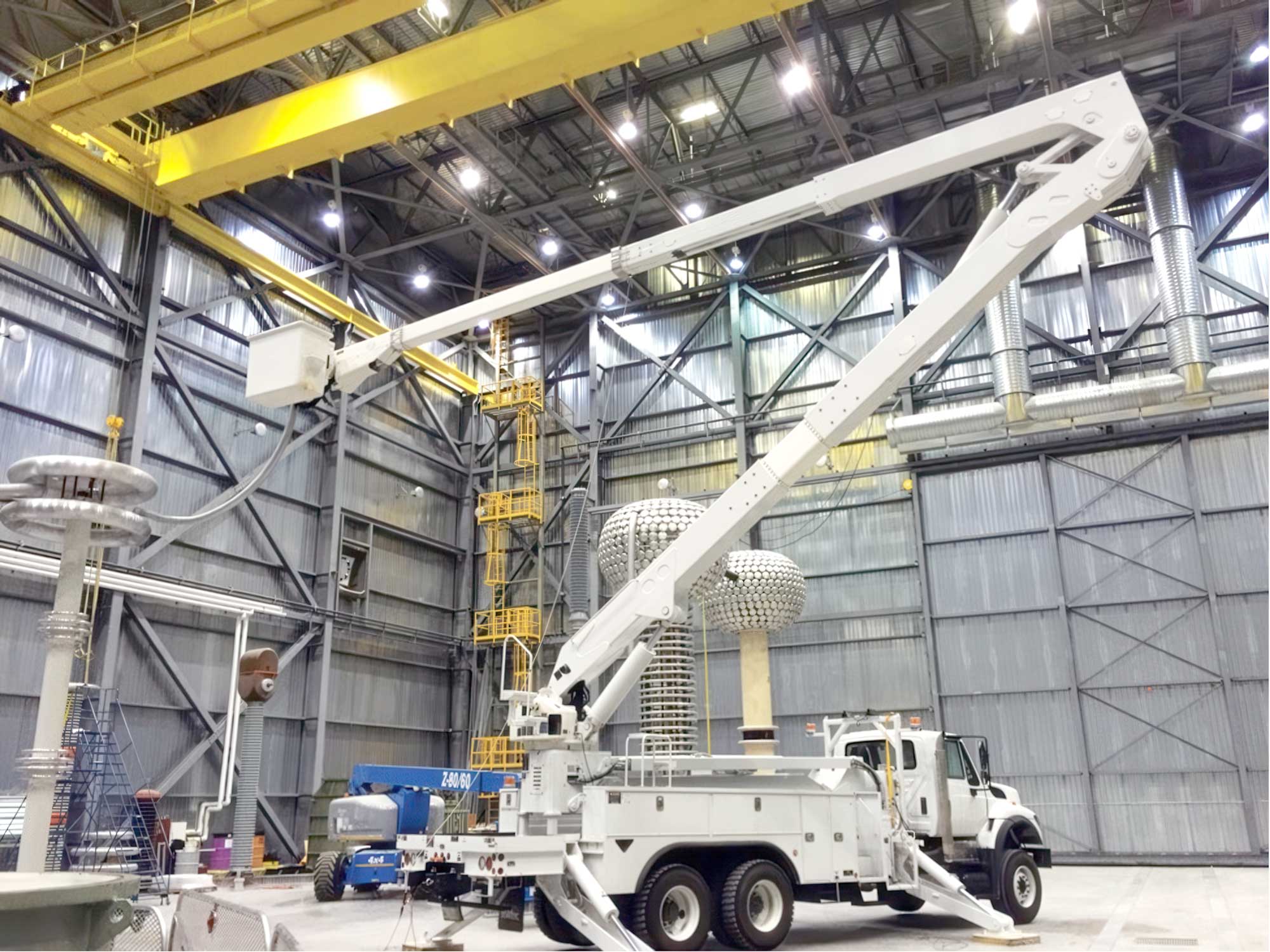

Essai de qualification en CA d’un dispositif aérien de 500 kV de « classe A » conformément à la norme CSA C225-10.
Notre hall d’essai principal mesure 41 m × 38 m, avec une hauteur libre de 19 m entre le sol et le pont roulant de 10 tonnes.
Équipement d’essai de résonance en série en CA de 800 kV
- condensateur standard jusqu’à 800 kV pour les mesures du facteur de dissipation et du basculement
- moins de 2 pC de bruit de fond jusqu’à 800 kV
- fonctionnement possible à des fréquences autres que 60 Hz
- less than 2 pC background noise up to 800 kV
- operation available at frequencies other than 60 Hz

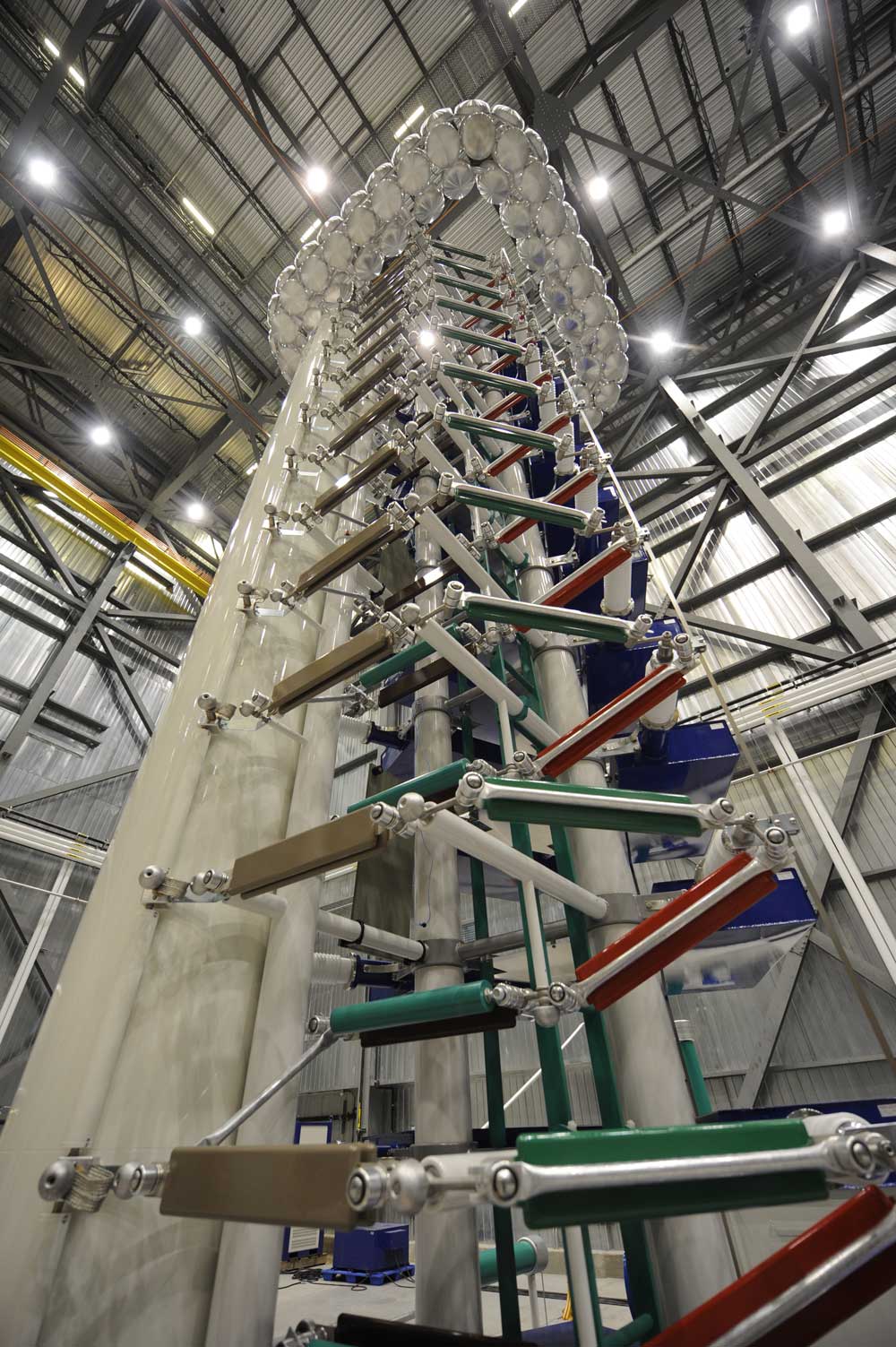

Générateur d’impulsion à 2 400 kV
- foudre, ondes hachées et surtension de commutation
- analyseur numérique multicanal des impulsions de précision (12 bits)
Équipement d’essai en CA de 1 200 kV
- changement de polarité en moins de deux minutes
- convient pour les mesures de décharge partielle et de tension d’influence radio
système d’essai de transformateur triphasé de 4 MVA et de 190 kV
- fréquence variable de 40 Hz à 200 Hz avec un taux de distorsion harmonique de moins de 5 %
- système de mesure de puissance de haute précision pour les pertes à charge et à vide
- filtres pour faciliter les mesures de décharge partielle

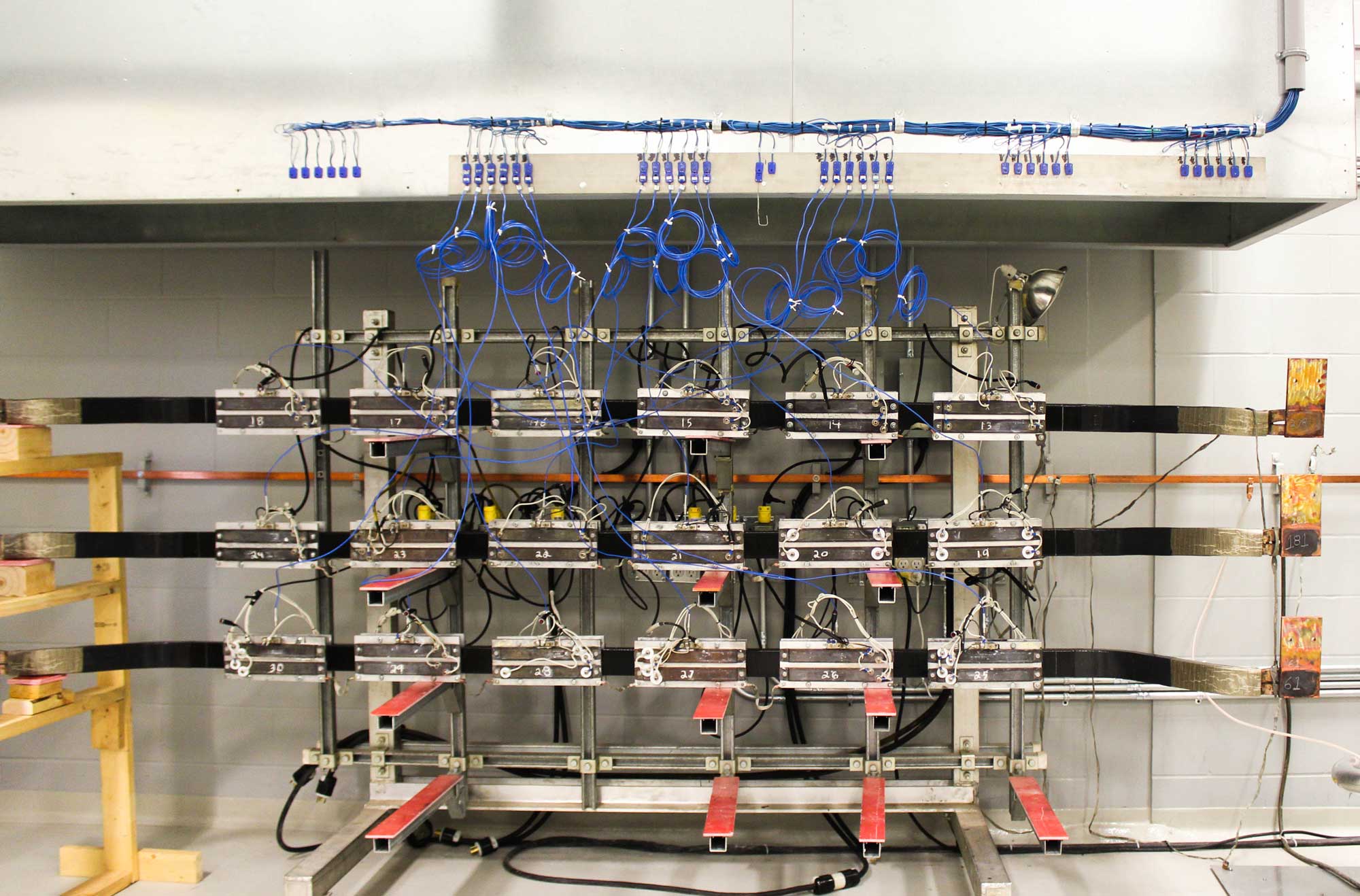

Installations de vieillissement accéléré pour les barres et les bobines de stator
- équipement pour cycle thermique de 50 V, de 60 Hz et de 6 000 A
- équipement à fréquence variable pour l’endurance de la tension de 50 kV et de 30 kVA
Capacités de services supplémentaires
- système d’essai de courant élevé induit de 5 000 A
- capacités de traitement et d’essai des huiles
- installation d’essai de précipitations artificielles (humides), chambre à brouillard de 30 x 30 x 50 pieds
- essais à distance et sur le terrain
- essais de roues de suivi et du plan incliné
- essais de matériaux diélectriques/isolants
- essais de combinaisons conductrices
- évaluation des matériaux des joints de transformateur
- solutions d’essai personnalisées, R et D, prototypage, essais par des tiers
